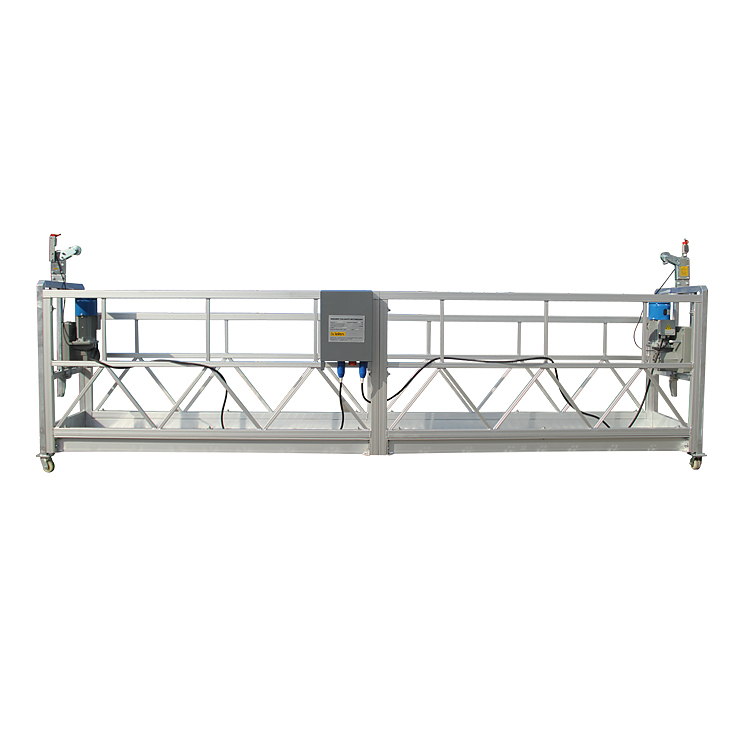

Cesta elevadora para trabajos en altura ZLP500

La cesta elevadora para trabajos en altura ZLP500 se utiliza especialmente para levantar obras de peso ligero, tales como trabajo de pintar las paredes exteriores, lavar las ventanas, etc.

Cantidad:
  • Rigid
  • 8428909090



121





La cesta elevadora ZLP500 puede levantar las personas, los materiales y los dispositivos precisa y eficientemente a las alturas requeridas para completar los trabajos de construcción.(por ejemplo: pintura de las paredes exteriores, instalación de las paredes de vidrio, mantenimiento de chimenea, construcción de puentes, etc.)




Cada unidad contiene mecanismo de suspensión, plataforma de suspensión, sistema de elevación eléctrico y dispositivo de protección de seguridad, cuerda de alambre de acero, cable y contrapeso.




Sistema de protección de seguridad






Para garantizar la seguridad, cada cesta elevadora para trabajos en altura está equipada de dispositivo de protección de seguridad como sigue:

QQ 图 片 20160224141651El polipasto LTD está equipado de freno electromagnético.

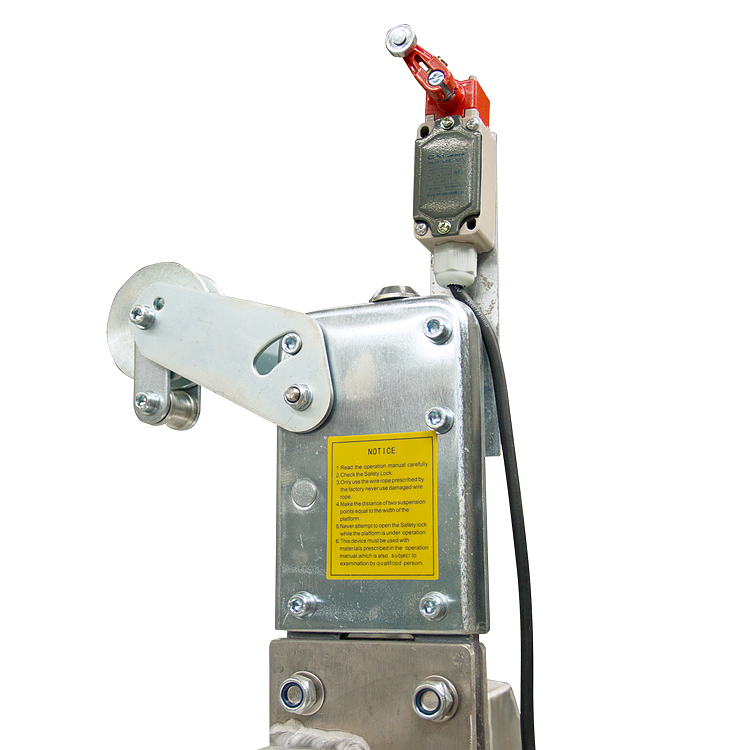

QQ 图 片 20160224141651Dos bloqueos de seguridad anti-inclinación LSF para las cuerdas de alambre de acero



QQ 图 片 20160224141651Interruptor de límite superior



QQ 图 片 20160224141651Botón de parada de emergencia



QQ 图 片 20160224141651Dispositivo deslizante manual en caso de falla de energía


QQ 图 片 20160224141651Protector de falta de fase(opcional)


QQ 图 片 20160224141651Protector de límite incorporado de polipasto(opcional)


ZLP 系 列 技 术 参 数





La cesta elevadora para trabajos en altura ZLP500 se utiliza especialmente para levantar obras de peso ligero, tales como trabajo de pintar las paredes exteriores, lavar las ventanas, etc.



 122





Parámetros técnicos principales de la cesta elevadora para trabajos en altura ZLP500:

  图片 20160224141651 de QQCarga nominal: 500kg
 图片 20160224141651 de QQVelocidad de elevación: 9m/min
 图片 20160224141651 de QQVoltaje-trifásico: 380V/(415V/220V)
 图片 20160224141651 de QQFrecuencia: 50Hz/60Hz
 图片 20160224141651 de QQFrecuencia nominal: 1.1kw×2
 图片 20160224141651 de QQModelo de polipasto: LTD50
 图片 20160224141651 de QQModelo de bloqueo de seguridad: LSF308
 图片 20160224141651 de QQModelo de cuerda de alambre de acero: 4×31SW+FC-8.3m m
 图片 20160224141651 de QQDimensiones de plataforma: (los 2.5×2)×0.76×1.45m
 图片 20160224141651 de QQPeso de suspensión: 340kg
 QQ 图 片 20160224141651Peso de plataforma de suspensión: aluminio290kg/acero410kg
 QQ 图 片 20160224141651Contrapeso: 800kg
 QQ 图 片 20160224141651Cantidad de gabinete alto de 20 pies: 12unidades



Modo de suspensión



De acuerdo con el principio de suspensión se divide en diferentes modos de suspensión. Los tres marcos de instalación pueden satisfacer los requisitos diversos de los clientes para usar las cestas(tipo de trabajo, estructura de construcción, carga máxima, cantidad de operadores, etc.)

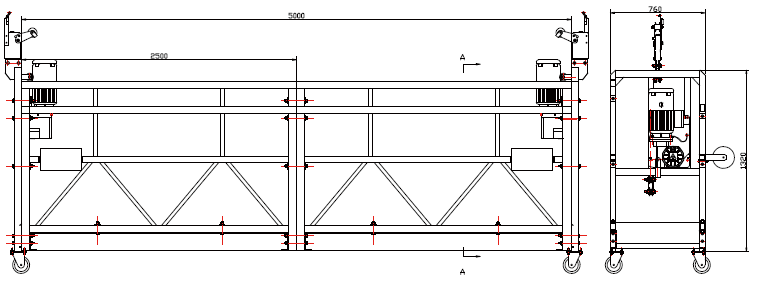

 Tipo dos extremos

Montado en dos extremos de la plataforma:

 Ventaja:
 Modelo económico y con peso ligero, pero con rendimiento sobresaliente

 123

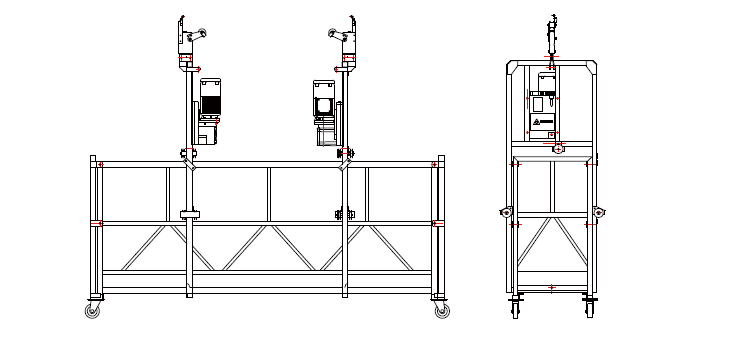

Tipo de suspensión exterior :

Puesto en la plataforma como un marco.

Ventaja:
 Cuando el espacio de suspensión de plataforma está limitado, se puede ajustar los puntos de suspensión(sujeto a la condición real), ahorrando espacio

 124

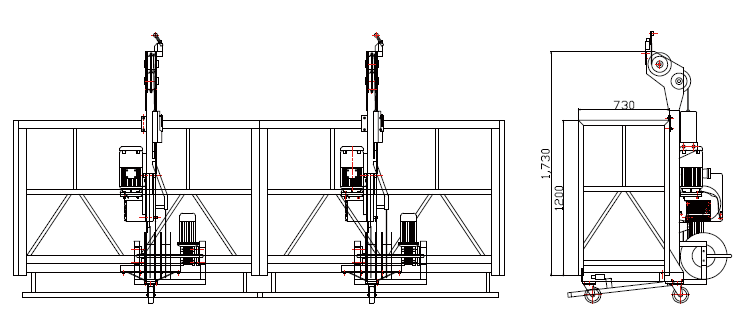

Tipo L

Montado bajo la plataforma y delante de los operadores.

 Ventaja:
Con gran superficie de trabajo en la plataforma que los operadores pueden trabajar mejor

125

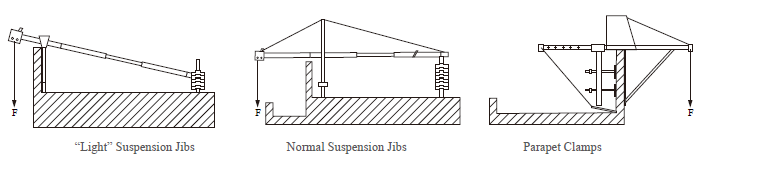

 Modo de suspensión



De acuerdo con las normas nacionales vigentes, la plataforma de suspensión es aplicable a tres tipos de estructura de suspensión. EN1808 estipula tres tipos de punto de suspensión y estructura de suspensión. Rigid brinda estructura de suspensión de todo tipo según diferente estructura de azotea: suspensión tipo estándar y suspensión montada en pared, etc.



 126

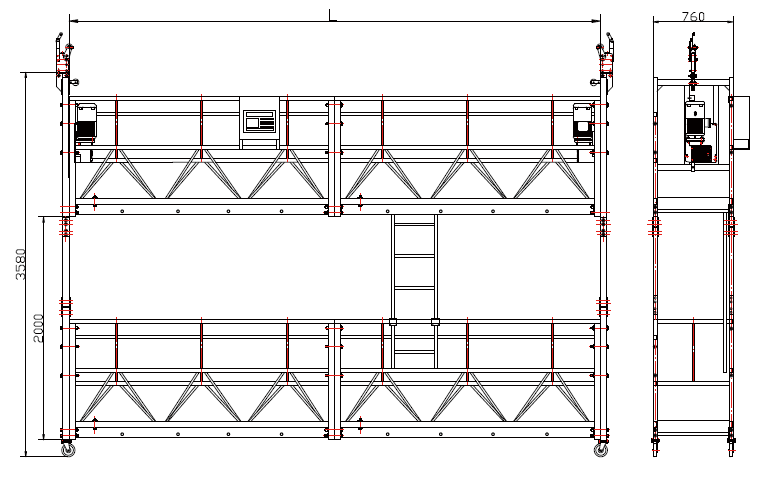

 Plataforma de doble piso





A través de dispositivo especial de conexión a la plataforma, la cesta elevadora serie ZLP puede convertirse en cesta elevadora de doble piso fácilmente



 127
